Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman

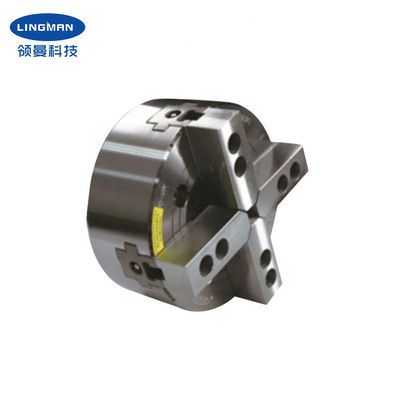

Numero di modello: Tornio Chuck 4H-10 di CNC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 550-1650 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500 insiemi al mese
Nome di prodotto: |
Tornio Chuck di CNC |
Colpo del cuneo: |
19mm |
Colpo/diametro dell'artiglio: |
8.8mm |
Pressione del diametro: |
31-254mm |
Tirata massima di D.B: |
42.6KN |
Forza di pressione massima: |
110.7KN |
Numeri massimi delle rivoluzioni: |
3400 r.p.m |
Peso: |
36.3kg |
Pressione di Max.Working: |
2.7Mpa |
Cilindro rotante applicabile: |
TH-1075 |
Nome di prodotto: |
Tornio Chuck di CNC |
Colpo del cuneo: |
19mm |
Colpo/diametro dell'artiglio: |
8.8mm |
Pressione del diametro: |
31-254mm |
Tirata massima di D.B: |
42.6KN |
Forza di pressione massima: |
110.7KN |
Numeri massimi delle rivoluzioni: |
3400 r.p.m |
Peso: |
36.3kg |
Pressione di Max.Working: |
2.7Mpa |
Cilindro rotante applicabile: |
TH-1075 |
1. descrizione
Rispetto ad altri mandrini, il mandrino idraulico della quattro-mandibola presenta i vantaggi di pressione veloce, di forza di pressione grande, di ampia gamma di pressione, di alta sicurezza e di alta affidabilità. Di conseguenza, il mandrino idraulico della quattro-mandibola ha un grande spazio dell'applicazione nell'elaborazione e nella pressione dei pezzi in lavorazione rettangolari ed irregolari vari.
Il principio di lavoro del mandrino idraulico della quattro-mandibola è che l'olio idraulico entra nel cilindro dall'entrata del cilindro ed il cilindro e la forma del pistone una cavità chiusa. , la manica di sostegno si abbassa insieme per comprimere la molla del disco, l'anello improvviso si abbassa e determina i tre slittamenti per muoversi orizzontalmente a partire dal centro per raggiungere lo scopo di liberazione dell'asta di perforazione.
Il mandrino idraulico della quattro-mandibola adotta il metodo di fabbricazione rigoroso del mandrino ed è adatto a torni professionali. Non c'è stata nessuna materia che si applica in varie officine, ben ricevuta dall'industria. Questo prodotto è durevole ed ha buon funzionamento ad alta velocità. Alta precisione di posizionamento e di ripetizione, grande forza di pressione, adatta a produzione automatica. È molto adatto ad elaborare le parti quadrate ed altre parti a forma di speciale.
L'anello riduce il peso del tornio ed aumenta il tempo di impiego. Inoltre, l'installazione è molto conveniente ed il metodo del collegamento adotta lo standard industriale. Deve soltanto essere fornito di una flangia che abbina il mandrino e non c'è necessità di cambiare la struttura della macchina utensile.
2. parametri di prestazione
| Nome di prodotto | Mandrino del tornio di CNC |
|
Numero di modello |
4H-10 |
|
Colpo del cuneo |
19mm |
|
Colpo/diametro dell'artiglio |
8.8mm |
|
Pressione del diametro |
31-254mm |
|
Tirata massima di D.B |
42.6KN |
|
Forza di pressione massima |
110.7KN |
|
Peso |
36.3KG |
|
Pressione di Max.working |
2.7Mpa |
|
Rivoluzioni massime di numero |
3400 r.p.m |
|
Cilindro rotatorio applicabile |
TH-1075 |
3. dimensioni
4. Vantaggi
| a. Progettazione completa del colpo |
| b. Vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. Alta precisione di posizionamento ripetitiva |
| d. Costo di mantenimento basso, tempo di impiego lungo |
| e. Le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| s. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM |
6. linea di produzione
