Casa > Prodotti > Tornio Chuck di CNC > Tornio idraulico Rounter di CNC di Chuck For di 4 mandibole che incide la fresatrice

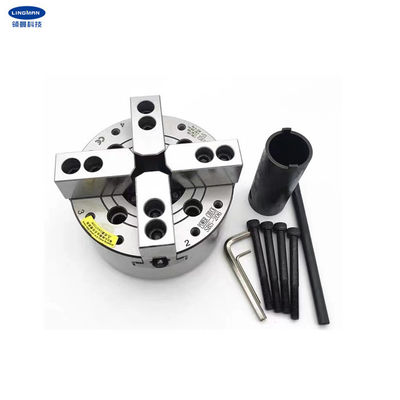

Tornio idraulico Rounter di CNC di Chuck For di 4 mandibole che incide la fresatrice

Dettagli del prodotto

Luogo di origine: Changzhou, Jiangsu, Cina

Marca: Lingman

Numero di modello: 4H-06A5

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 INSIEME

Prezzo: USD 550-1650 set

Imballaggi particolari: Cartone di legno

Tempi di consegna: 7-15 giorni del lavoro

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 200 insiemi al mese

Ottenga il migliore prezzo
Punto culminante:

mandrino idraulico per il tornio di CNC

,

Tornio idraulico di CNC dell'OEM Chuck For

,

un mandrino idraulico di 4 mandibole

Nome di prodotto:
Chuck idraulico
Colpo del cuneo:
12mm
Colpo/diametro dell'artiglio:
5.5mm
Pressione del diametro:
15-168mm
Tirata massima di D.B:
21.6KN
Forza di pressione massima:
56.8KN
Numeri massimi delle rivoluzioni:
5000 r.p.m
Peso:
14.3kg
Pressione di Max.Working:
2.8Mpa
Cilindro rotatorio applicabile:
TH-646
Nome di prodotto:
Chuck idraulico
Colpo del cuneo:
12mm
Colpo/diametro dell'artiglio:
5.5mm
Pressione del diametro:
15-168mm
Tirata massima di D.B:
21.6KN
Forza di pressione massima:
56.8KN
Numeri massimi delle rivoluzioni:
5000 r.p.m
Peso:
14.3kg
Pressione di Max.Working:
2.8Mpa
Cilindro rotatorio applicabile:
TH-646
Tornio idraulico Rounter di CNC di Chuck For di 4 mandibole che incide la fresatrice
Un potere Chuck Hydraulic Chuck di quattro mandibole per CNC Rounter che incide la fresatrice

1. descrizione

Il nostro mandrino è in una grande struttura diretta del foro ed ha quattro mandibole nella forma di cuneo che sono particolarmente adatte a premere gli oggetti a forma di speciale. Tutti i piani di scorrimento sono elaborati con il trattamento indurito, precisione che frantuma e direttamente sono lubrificati. In supplementare, ha l'alta rigidità ed alta accuratezza di pressione.

Il mandrino è solido e durevole e può funzionare uniformemente all'alta velocità. Inoltre ha l'alta precisione per il posizionamento la ripetizione e di grande forza del morsetto ed adatto a produzione automatica. La progettazione diretta del foro può essere usata per l'elaborazione lunga del pezzo in lavorazione.





Il mandrino può fare diminuire il peso del tornio ed aumentare il tempo di impiego. Il breve collegamento del cilindro è confermato al GB ed i clienti non devono cambiare la struttura del tornio ma avere bisogno di una flangia che è la stessa dimensione del mandrino, quindi possono essere installate facilmente entro un breve periodo di tempo.



Eccetto a 15 pollici, le varie dimensioni dei mandrini, come a 4 pollici, a 5 pollici, a 6 pollici, a 8 pollici, a 12 pollici e a 18 pollici sono fornite. I mandrini su misura inoltre sono forniti secondo i vostri disegni e requisiti.


2. parametri di prestazione

Numero di modello

4H-06A5

Colpo del cuneo

12mm

Colpo/diametro dell'artiglio

5.5mm

Pressione del diametro

15-168mm

Tirata massima di D.B

21.6KN

Forza di pressione massima

56.8KN

Peso

14.3KG

Pressione di Max.working

2.8Mpa

Rivoluzioni massime di numero

5000 r.p.m

Cilindro rotatorio applicabile

TH-646


3. dimensioni


Tornio idraulico Rounter di CNC di Chuck For di 4 mandibole che incide la fresatrice 0


Specifiche B C D D1 D2 E E1 F G MAX MIN DI G H J
4H-06A5 168 91 140 104,8 82,56 116 5 15 45 26 14 19 20


4. vantaggi


a. progettazione completa del colpo
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili
c. alta precisione di posizionamento ripetitiva
d. costo di mantenimento basso, tempo di impiego lungo

e. le configurazioni multiple sono disponibili
e.1 solido o vuoto
e.2 Pettine tipo o tipo artigli della mortasa-scanalatura



5. linea di produzione
Tornio idraulico Rounter di CNC di Chuck For di 4 mandibole che incide la fresatrice 1

6. Il nostro servizio


A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce.
b. lavoro di gruppo professionale di progettazione con voi.
s. gruppo professionale di controllo di qualità per garantire l'alta qualità.
d. fornire servizio del ODM & dell'OEM.
