Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: 3H-12
Termini di trasporto & di pagamento
Quantità di ordine minimo: insiemi 1
Prezzo: USD 780-820 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Chuck idraulico |
Colpo del cuneo: |
23mm |
Colpo/diametro dell'artiglio: |
10.6mm |
Pressione del diametro: |
34-304mm |
Tirata massima di D.B: |
54.9KN |
Forza di pressione massima: |
143.6KN |
Numeri massimi delle rivoluzioni: |
3300 r.p.m |
Peso: |
59.5kg |
Pressione di Max.Working: |
2.7Mpa |
Cilindro rotatorio applicabile: |
TH-1291 |
Nome di prodotto: |
Chuck idraulico |
Colpo del cuneo: |
23mm |
Colpo/diametro dell'artiglio: |
10.6mm |
Pressione del diametro: |
34-304mm |
Tirata massima di D.B: |
54.9KN |
Forza di pressione massima: |
143.6KN |
Numeri massimi delle rivoluzioni: |
3300 r.p.m |
Peso: |
59.5kg |
Pressione di Max.Working: |
2.7Mpa |
Cilindro rotatorio applicabile: |
TH-1291 |
1. descrizione

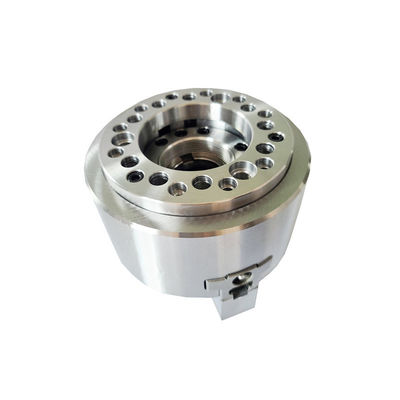

La nostra società è una fabbricazione professionale nella produzione dei mandrini sia per la tagliatrice della macchina che del laser del tornio di CNC. Il nostro mandrino è mandibole di un cuneo-gancio 3 con il grande attraverso-foro, in modo da può elaborare il materiale della barra ed il pezzo in lavorazione eseguito. È adatto a premere la parte di un pezzo in lavorazione inserito nel foro diretto, controllante il sedile, o modificante le specifiche del liquido refrigerante del fuso.
C'è un cilindro nel mandrino, in modo da non ha bisogno del cilindro e della barra di traino quando installa. Deve appena collegare il mandrino al gyrator dell'olio all'estremità del fuso dal tubo del bottaio.
Inoltre, inoltre ha un collegamento della flangia (tipo collegamento di A). È facile affinchè i clienti installi il mandrino. Non c'è necessità di cambiare la struttura del tornio ed ha bisogno appena di una flangia di corrispondenza. Risparmia molto tempo nell'installazione.
Eccetto a 12 pollici, le varie dimensioni dei mandrini, come a 4 pollici, a 5 pollici, a 6 pollici, a 8 pollici, a 15 pollici e a 18 pollici sono fornite. I mandrini su misura inoltre sono forniti secondo i vostri disegni e requisiti.
2. parametri di prestazione
|
Numero di modello |
3H-12 |
|
Colpo del cuneo |
23mm |
|
Colpo/diametro dell'artiglio |
10.6mm |
|
Pressione del diametro |
34-304mm |
|
Tirata massima di D.B |
54.9KN |
|
Forza di pressione massima |
143.6KN |
|
Peso |
59.5KG |
|
Pressione di Max.working |
2.7Mpa |
|
Rivoluzioni massime di numero |
3300 r.p.m |
|
Cilindro rotatorio applicabile |
TH-1291 |
3. dimensioni
| Specifiche | B | C | D | D1 | D2 | E | E1 | F | G MAX | MIN DI G | H | J | |
| 3H-12A8 | 304 | 122 | 220 | 171,4 | 139,72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili |
5. linea di produzione
6. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
