Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: W160A-25
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 2500-3000/set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 15-20 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 insiemi al mese
Nome di prodotto: |
Mandrino principale |
materia prima: |
acciaio inossidabile |
Colpo dell'artiglio: |
25mm |
Forza di pressione massima: |
4.8KN |
Pressione permissibile: |
0.4-0.9MPa |
Velocità di limite: |
500r/min |
Pressione della gamma: |
15-160mm |
Altezza centrale: |
150mm |
Inerzia rotazionale: |
0.1kg.㎡ |
Peso della parte di rotazione: |
21KG |
Intero peso specifico: |
44kg |
Applicazione: |
Taglio del laser |
Nome di prodotto: |
Mandrino principale |
materia prima: |
acciaio inossidabile |
Colpo dell'artiglio: |
25mm |
Forza di pressione massima: |
4.8KN |
Pressione permissibile: |
0.4-0.9MPa |
Velocità di limite: |
500r/min |
Pressione della gamma: |
15-160mm |
Altezza centrale: |
150mm |
Inerzia rotazionale: |
0.1kg.㎡ |
Peso della parte di rotazione: |
21KG |
Intero peso specifico: |
44kg |
Applicazione: |
Taglio del laser |
1. Descrizione

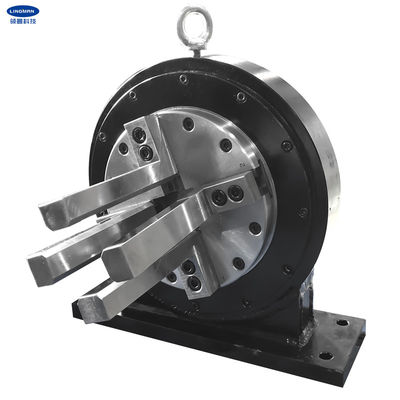

Questo prodotto è progettato specialmente per la taglierina di tubo del laser. Il prodotto stesso può essere utilizzato come fuso indipendente con un mandrino nel mezzo che può premere saldamente il pezzo in lavorazione e girare allo stesso tempo.
La presa d'aria girante può essere realizzata tramite il rotatore coda-montato in moda da potere raggiungere l'azione di pressione e d'allentamento rapida. La fonte di aria di lavoro adotta il principio di dotazione d'aria continua.
Dopo che la base del prodotto è riparata, colleghi il motore abbinato con l'ingranaggio e colleghi la fonte dell'aria compressa (0.4-0.9Mpa) per realizzare la pressione e l'azionamento del pezzo in lavorazione per girare. Pricipalmente è usata per il pezzo in lavorazione che preme, girante ed anteriore e ritornante.
A causa della lunghezza lunga delle parti elaborate dalla taglierina, il mandrino della coda ed il mandrino principale abbinato sono installati solitamente nelle paia sull'attrezzatura.
Questo prodotto è una struttura concentrante sincrona automatica dell'quattro-artiglio con il centro solido. È raccomanda di essere utilizzato in macchina integrata metropolitana-strato e può tagliare il quadrato e lo metropolitana-strato della circolare.
2. parametri di prestazione
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | L | M. | N | O | R | S | T | |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. linea di produzione
6. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| c. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
