Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: 3H-06
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 INSIEMI
Prezzo: USD 265-780 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Chuck idraulico |
Colpo del cuneo: |
12mm |
Colpo/diametro dell'artiglio: |
5.5mm |
Pressione del diametro: |
15-168mm |
Tirata massima di D.B: |
21.5KN |
Forza di pressione massima: |
56.8KN |
Numeri massimi delle rivoluzioni: |
6000 r.p.m |
Peso: |
13.7KG |
Pressione di Max.Working: |
2.8Mpa |
Cilindro rotatorio applicabile: |
TH-646 |
Nome di prodotto: |
Chuck idraulico |
Colpo del cuneo: |
12mm |
Colpo/diametro dell'artiglio: |
5.5mm |
Pressione del diametro: |
15-168mm |
Tirata massima di D.B: |
21.5KN |
Forza di pressione massima: |
56.8KN |
Numeri massimi delle rivoluzioni: |
6000 r.p.m |
Peso: |
13.7KG |
Pressione di Max.Working: |
2.8Mpa |
Cilindro rotatorio applicabile: |
TH-646 |
1. descrizione

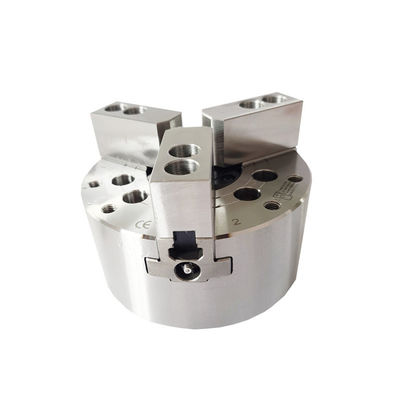

Il nostro mandrino è in una grande struttura diretta del foro ed ha 3 mandibole nella forma di cuneo che sono particolarmente adatte a premere gli oggetti a forma di speciale. Tutti i piani di scorrimento sono elaborati con il trattamento indurito, precisione che frantuma e direttamente sono lubrificati. In supplementare, ha l'alta rigidità ed alta accuratezza di pressione.
Il mandrino è solido e durevole e può funzionare uniformemente all'alta velocità. Inoltre ha l'alta precisione per il posizionamento la ripetizione e di grande forza del morsetto ed adatto a produzione automatica. La progettazione diretta del foro può essere usata per l'elaborazione lunga del pezzo in lavorazione.
Il mandrino può fare diminuire il peso del tornio ed aumentare il tempo di impiego. Il breve collegamento del cilindro è confermato al GB ed i clienti non devono cambiare la struttura del tornio ma avere bisogno di una flangia che è la stessa dimensione del mandrino, quindi possono essere installate facilmente entro un breve periodo di tempo.
2. parametri di prestazione
|
Numero di modello |
3H-06 |
|
Colpo del cuneo |
12mm |
|
Colpo/diametro dell'artiglio |
5.5mm |
|
Pressione del diametro |
15-168mm |
|
Tirata massima di D.B |
21.5KN |
|
Forza di pressione massima |
56.8KN |
|
Peso |
13.7KG |
|
Pressione di Max.working |
2.8Mpa |
|
Rivoluzioni massime di numero |
6000 r.p.m |
|
Cilindro rotatorio applicabile |
TH-646 |
3. dimensioni
| Specifiche | B | C | D | D1 | D2 | E | E1 | F | G MAX | MIN DI G | H | J | |
| 3H-06 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili |
5. linea di produzione
6. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
