Potenza idraulica delle mandibole del gancio 3 del cuneo attraverso il foro Chuck

Dettagli del prodotto

Luogo di origine: Changzhou, Jiangsu, Cina

Marca: Lingman

Numero di modello: 3H-10

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 INSIEMI

Prezzo: USD 265-780 set

Imballaggi particolari: Cartone di legno

Tempi di consegna: 7-15 giorni del lavoro

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 200 insiemi al mese

Ottenga il migliore prezzo
Punto culminante:

3 mandibole attraverso il foro Chuck

,

4200rpm attraverso il foro Chuck

,

Mandrino di potenza idraulica del ODM

Nome di prodotto:
Chuck idraulico
Colpo del cuneo:
19mm
Colpo/diametro dell'artiglio:
8.8mm
Pressione del diametro:
31-254mm
Tirata massima di D.B:
42.6KN
Forza di pressione massima:
110.7KN
Numeri massimi delle rivoluzioni:
4200 r.p.m
Peso:
41.5KG
Pressione di Max.Working:
2.7Mpa
Cilindro rotatorio applicabile:
TH-1075
Nome di prodotto:
Chuck idraulico
Colpo del cuneo:
19mm
Colpo/diametro dell'artiglio:
8.8mm
Pressione del diametro:
31-254mm
Tirata massima di D.B:
42.6KN
Forza di pressione massima:
110.7KN
Numeri massimi delle rivoluzioni:
4200 r.p.m
Peso:
41.5KG
Pressione di Max.Working:
2.7Mpa
Cilindro rotatorio applicabile:
TH-1075

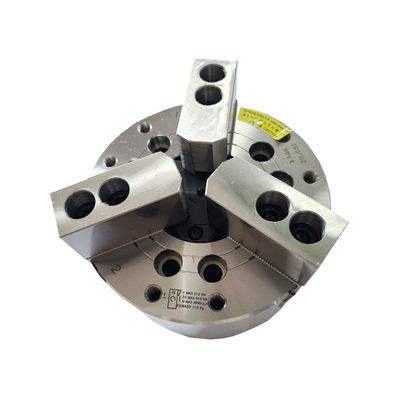

Potenza idraulica delle mandibole del gancio 3 del cuneo attraverso il foro Chuck
Potenza idraulica Chuck Through Hole Chuck con 3 mandibole per la macchina del tornio di CNC

1. descrizione


Il nostro mandrino è mandibole di un cuneo-gancio 3 con il grande attraverso-foro, in modo da può elaborare il materiale della barra ed il pezzo in lavorazione eseguito. È adatto a premere la parte di un pezzo in lavorazione inserito nel foro diretto, controllante il sedile, o modificante le specifiche del liquido refrigerante del fuso.



C'è un cilindro nel mandrino, in modo da non ha bisogno del cilindro e della barra di traino quando installa. Deve appena collegare il mandrino al gyrator dell'olio all'estremità del fuso dal tubo del bottaio.



Inoltre, inoltre ha un collegamento della flangia (tipo collegamento di A). È facile affinchè i clienti installi il mandrino. Non c'è necessità di cambiare la struttura del tornio ed ha bisogno appena di una flangia di corrispondenza. Risparmia molto tempo nell'installazione.




2. parametri di prestazione

Numero di modello

3H-10

Colpo del cuneo

19mm

Colpo/diametro dell'artiglio

8.8mm

Pressione del diametro

31-254mm

Tirata massima di D.B

42.6KN

Forza di pressione massima

110.7KN

Peso

41.5KG

Pressione di Max.working

2.7Mpa

Rivoluzioni massime di numero

4200 r.p.m

Cilindro rotatorio applicabile

TH-1075


3. dimensioni


Potenza idraulica delle mandibole del gancio 3 del cuneo attraverso il foro Chuck 0

Specifiche B C D D1 D2 E E1 F G MAX MIN DI G H J
3H-10A6 254 120 220 171,4 106,38 133,4 5 25 75 33,5 14,5 25 45


4. vantaggi


a. progettazione completa del colpo
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili
c. alta precisione di posizionamento ripetitiva
d. costo di mantenimento basso, tempo di impiego lungo

e. le configurazioni multiple sono disponibili
e.1 solido o vuoto
e.2 Pettine tipo o tipo artigli della mortasa-scanalatura



5. linea di produzione
Potenza idraulica delle mandibole del gancio 3 del cuneo attraverso il foro Chuck 1

6. Il nostro servizio


A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce.
b. lavoro di gruppo professionale di progettazione con voi.
s. gruppo professionale di controllo di qualità per garantire l'alta qualità.
d. fornire servizio del ODM & dell'OEM.
