Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 insiemi
Prezzo: USD 265-780 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Numero di modello: |
3H-04 |
Nome di prodotto: |
Mandrino di potere |
Materiale: |
Acciaio inossidabile |
Colpo del cuneo: |
13mm |
Colpo/diametro dell'artiglio: |
5.6mm |
Pressione del diametro: |
7-112mm |
Tirata massima di D.B: |
13.6KN |
Forza di pressione massima: |
28.5KN |
Pressione di Max.Working: |
2.4MPa |
Potere: |
Potere |
Applicazione: |
Tornio di CNC |
CYL di corrispondenza.: |
TH-536 |
Numero di modello: |
3H-04 |
Nome di prodotto: |
Mandrino di potere |
Materiale: |
Acciaio inossidabile |
Colpo del cuneo: |
13mm |
Colpo/diametro dell'artiglio: |
5.6mm |
Pressione del diametro: |
7-112mm |
Tirata massima di D.B: |
13.6KN |
Forza di pressione massima: |
28.5KN |
Pressione di Max.Working: |
2.4MPa |
Potere: |
Potere |
Applicazione: |
Tornio di CNC |
CYL di corrispondenza.: |
TH-536 |
1. descrizione
La nostra società è un fornitore professionale che mette a fuoco su tutti i tipi di mandrino pneumatico, sul mandrino elettrico e sull'altra R & S del mandrino di potere, la produzione, vendite per più di 10 anni.

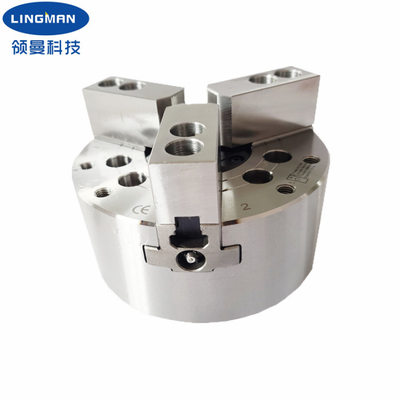

Questo prodotto è un brevetto nazionale con i diritti di proprietà intellettuale indipendenti. Questo prodotto è tre-mandibola cuneiforme attraverso il foro con il grande diametro, particolarmente adatto a pressione degli oggetti a forma di speciale. I piani di scorrimento sono induriti, terra di precisione e direttamente sono lubrificati. Il vantaggio di questo prodotto si trova nella sue alta struttura rigida ed alta accuratezza di pressione.
Il modo pneumatico del collegamento del fuso e del mandrino in conformità con la norma nazionale, l'utente non deve cambiare la struttura della macchina, soltanto con la flangia e la dimensione del mandrino può essere installata.
Il corpo stesso di Chuck è un cilindro, pistone incorporato, attraverso il meccanismo di controllo della coda del fuso per raggiungere la pressione e l'allentamento dell'azione.
Il mezzo del mandrino è struttura vuota, l'uso globale dell'acciaio legato di alta qualità, dopo i parecchi trattamento termico ed il trattamento di superficie speciale, più ad alta resistenza, più resistente all'uso; Tutte le superfici di accoppiamento sono precisione stabile e durevole della macinazione di precisione, alta precisione di posizionamento di pressione ripetuto.
I prodotti sono adatti ad ingranaggio che elabora, tipo del disco, breve tipo dell'asse di elaborazione del pezzo in lavorazione.
Gli anelli su ordinazione sono disponibili oltre agli anelli di dimensione standard.
2. parametri di prestazione
|
Numero di modello |
3H-04 |
|
Colpo del cuneo |
10mm |
|
Colpo/diametro dell'artiglio |
5.4mm |
|
Pressione del diametro |
7-110mm |
|
Tirata massima di D.B |
13.7KN |
|
Forza di pressione massima |
28.4KN |
|
Peso |
4KG |
|
Pressione di Max.working |
2.3Mpa |
|
Rivoluzioni massime di numero |
8000 r.p.m |
|
Cilindro rotatorio applicabile |
TH-536 |
3. dimensioni
| Specifiche | B | C | D | D1 | D2 | E | E1 | F | Massimo di G. | G minuto. | H | J | |
| 3H-04 | 110 | 59 | 185 | 70,6 | / | / | 4 | / | 26 | 3,5 | -6,5 | 17,5 | 12 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| s. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM. |
6. linea di produzione
