Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: 4H-08
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 550-1650 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |

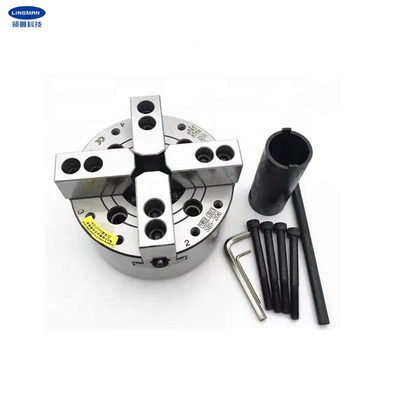

Mandrino idraulico a foro passante |
Colpo del cuneo: |
16mm |
Colpo/diametro dell'artiglio: |
7.4mm |
Pressione del diametro: |
13-210mm |
Tirata massima di D.B: |
34.3KN |
Massimo che preme forza: |
85,5 KN |
Numeri massimi delle rivoluzioni: |
4200 r.p.m |
Peso: |
25,4 kg |
Pressione di Max.Working: |
2.8Mpa |
Cilindro rotante applicabile: |
TH-852 |
Nome di prodotto: |
Mandrino idraulico a foro passante |
Colpo del cuneo: |
16mm |
Colpo/diametro dell'artiglio: |
7.4mm |
Pressione del diametro: |
13-210mm |
Tirata massima di D.B: |
34.3KN |
Massimo che preme forza: |
85,5 KN |
Numeri massimi delle rivoluzioni: |
4200 r.p.m |
Peso: |
25,4 kg |
Pressione di Max.Working: |
2.8Mpa |
Cilindro rotante applicabile: |
TH-852 |
1. descrizione
Il mandrino adotta una grande struttura del attraverso-foro ed i quattro artigli sono cuneiformi, che è particolarmente adatta a premere gli oggetti a forma di speciale. Tutti i piani di scorrimento sono induriti, terra di precisione e direttamente sono lubrificati. Inoltre, ha l'alta rigidità ed alta accuratezza di pressione.
Il mandrino è forte e durevole e funziona uniformemente all'alta velocità. Ripetibilità di posizionamento alta e grande forza di pressione, adatte a produzione automatizzata. Attraverso il foro la progettazione può essere usata per lavorare lungo del pezzo in lavorazione.
L'anello riduce il peso del tornio ed aumenta il tempo di impiego. Il collegamento di breve cilindro si conforma alla norma nazionale ed il cliente non deve cambiare la struttura del tornio, ma soltanto ha bisogno di una flangia con la stessa dimensione del mandrino, che può essere installato facilmente in poco tempo.
Oltre a 15 pollici, le varie dimensioni dei mandrini quali 4 pollici, 5 pollici, 6 pollici, 8 pollici, 12 pollici e 18 pollici sono inoltre disponibili. I mandrini su ordinazione sono inoltre disponibili secondo i vostri disegni e requisiti.
2. parametri di prestazione
|
Numero di modello |
4H-08 |
|
Colpo del cuneo |
16mm |
|
Colpo/diametro dell'artiglio |
7.4mm |
|
Pressione del diametro |
13-210mm |
|
Tirata massima di D.B |
34.3KN |
|
Forza di pressione massima |
85.5KN |
|
Peso |
25.4KG |
|
Pressione di Max.working |
2.8Mpa |
|
Rivoluzioni massime di numero |
4200 r.p.m |
|
Cilindro rotatorio applicabile |
TH-852 |
3. dimensioni
4. Vantaggi
| a. Progettazione completa del colpo |
| b. Vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. Alta precisione di posizionamento ripetitiva |
| d. Costo di mantenimento basso, tempo di impiego lungo |
| e. Le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| s. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM |
6. linea di produzione
