Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: K11-400
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 insiemi
Prezzo: USD 290-360 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Chuck autocentrante |
Materiale: |
Acciaio |
Numero delle mandibole: |
Tre mandibole |
Diametro: |
340mm |
Velocità di limite: |
1500r/min |
Coppia di torsione massima: |
500Nm |
Peso: |
74KG |
Caratteristica: |
Alta precisione |
Applicazione: |
Tornio |
Potere: |
Manuale |
Nome di prodotto: |
Chuck autocentrante |
Materiale: |
Acciaio |
Numero delle mandibole: |
Tre mandibole |
Diametro: |
340mm |
Velocità di limite: |
1500r/min |
Coppia di torsione massima: |
500Nm |
Peso: |
74KG |
Caratteristica: |
Alta precisione |
Applicazione: |
Tornio |
Potere: |
Manuale |

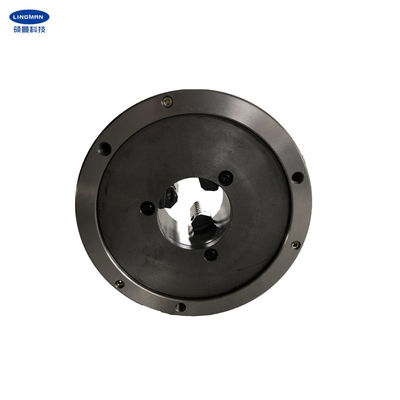

1. descrizione
Un mandrino autocentrante di tre artigli pricipalmente è utilizzato nelle macchine utensili del metallo, può essere pressione presuntuosa o il giro di sostegno, il triangolo o l'esagono ed altre forme della superficie esterna o della superficie interna del pezzo in lavorazione, varia elaborazione meccanica, premendo la forza regolabile, concentrantesi l'accuratezza è alti, possono soddisfare le richieste di precisione delle macchine utensili comuni.
Il livello del mandrino autocentrante della tre-mandibola è una base importante per progettazione, la fabbricazione e l'accettazione ed inoltre fornisce il riferimento per l'appoggio dell'ospite.
Principio fondamentale di funzionamento e della struttura: un mandrino autocentrante di tre mandibole facendo uso di tre viti, attraverso la fermata del corpo del disco sul fronte dell'estremità del foro della vite, il mandrino è fissato sulla flangia della macchina. Inserisca la chiave in tutto il foro quadrato nell'ingranaggio. Nel girare la chiave, il pignone guida il cavo del disco per girare e guida i tre artigli di pressione per avanzare o disperdere allo stesso tempo con la rotazione della filettatura sul fronte dell'estremità del cavo del disco.
Qui sono alcune caratteristiche dei mandrini autocentranti: Montaggio concentrare del breve cilindro; i mandrini di modello K11 sono forniti delle mandibole di un pezzo (che comprende un insieme delle mandibole interne e un insieme delle mandibole esterne); la materia prima del mandrino è d'acciaio; tutti i tipi di mandibole molli inoltre sono fornite.
2. dimensioni
| Number di modello | D1 | D2 | D3 | H | H1 | H2 | h | S | z-d | Max.Torque | Velocità di limite | Peso |
| 400 | 340 | 368 | 138 | 158 | 100 | / | 6 | 17 | 3-M16 | 500 | 1500 | 74 |
3. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili |
4. linea di produzione
5. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
