Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: 3H-12A8
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 750-820 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Mandrino di potere di CNC |
Colpo del cuneo: |
23mm |
Colpo/diametro dell'artiglio: |
10.6mm |
Pressione del diametro: |
34-304mm |
Tirata massima di D.B: |
54.9KN |
Forza di pressione massima: |
143.6KN |
Rivoluzioni massime di numero: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro applicabile: |
TH-1291 |
Pressione di esercizio massima: |
2.7Mpa |
Struttura: |
Struttura vuota |
Uso: |
Macchina del tornio di CNC |
Nome di prodotto: |
Mandrino di potere di CNC |
Colpo del cuneo: |
23mm |
Colpo/diametro dell'artiglio: |
10.6mm |
Pressione del diametro: |
34-304mm |
Tirata massima di D.B: |
54.9KN |
Forza di pressione massima: |
143.6KN |
Rivoluzioni massime di numero: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro applicabile: |
TH-1291 |
Pressione di esercizio massima: |
2.7Mpa |
Struttura: |
Struttura vuota |
Uso: |
Macchina del tornio di CNC |
1. descrizione

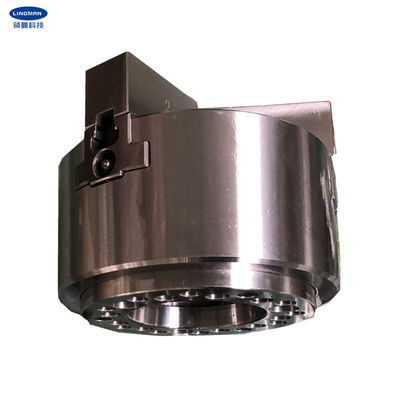

Il nostro mandrino è mandibole di un cuneo-gancio 3 con il grande attraverso-foro, in modo da può elaborare il materiale della barra ed il pezzo in lavorazione eseguito. È adatto a premere la parte di un pezzo in lavorazione inserito nel foro diretto, controllante il sedile, o modificante le specifiche del liquido refrigerante del fuso.
Il mandrino è solido e durevole e può funzionare uniformemente all'alta velocità. Tutti i piani di scorrimento del mandrino sono elaborati con il trattamento indurito, precisione che frantuma e direttamente sono lubrificati. Inoltre ha l'alta precisione per il posizionamento la ripetizione e di grande forza del morsetto ed adatto a produzione automatica. La progettazione diretta del foro può essere usata per l'elaborazione lunga del pezzo in lavorazione.
A 4 pollici, a 5 pollici, a 6 pollici, a 8 pollici, a 10 pollici, a 12 pollici e a 15 pollici dei mandrini di potere inoltre sono forniti. Oltre ai precedenti, mandrini su misura di potere inoltre sono forniti.
2. parametri di prestazione
|
Numero di modello |
3H-12A8 |
|
Colpo del cuneo |
23mm |
|
Colpo/diametro dell'artiglio |
10.6mm |
|
Pressione del diametro |
34-304mm |
|
Tirata massima di D.B |
54.9KN |
|
Forza di pressione massima |
143.6KN |
|
Peso |
59.9KG |
|
Pressione di Max.working |
2.7Mpa |
|
Numero massimo delle rivoluzioni |
3300 r.p.m |
|
Cilindro rotatorio applicabile |
TH-1291 |
3. dimensioni
| Specifiche | B | C | D | D1 | D2 | E | E1 | F | Massimo di G. | G minuto. | H | J | |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. linea di produzione
6. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
