Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: K11-250
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 INSIEMI
Prezzo: USD 95-135 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Tre-mandibola autocentrante Chuck |
Materiale: |
acciaio inossidabile |
Diametro: |
206MM |
Velocità di limite: |
2400r/min |
Coppia di torsione massima: |
320Nm |
Peso: |
25.7kg |
Uso: |
Pezzo in lavorazione del morsetto |
Potere: |
Manuale |
Caratteristica: |
alta precisione |
Applicazione: |
Macchina del tornio |
Nome di prodotto: |
Tre-mandibola autocentrante Chuck |
Materiale: |
acciaio inossidabile |
Diametro: |
206MM |
Velocità di limite: |
2400r/min |
Coppia di torsione massima: |
320Nm |
Peso: |
25.7kg |
Uso: |
Pezzo in lavorazione del morsetto |
Potere: |
Manuale |
Caratteristica: |
alta precisione |
Applicazione: |
Macchina del tornio |
1. descrizione

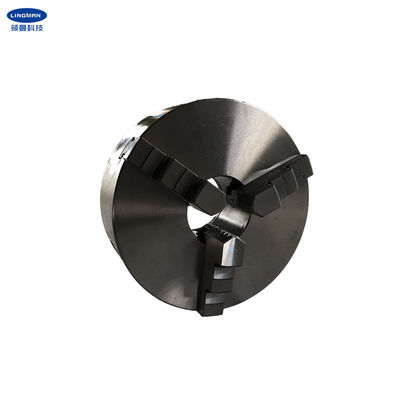

i mandrini autocentranti della Tre-mandibola principalmente sono utilizzati nelle macchine utensili del metallo. Possono auto-centro premere o giudicare forme rotonde, triangolari o esagonali ed altre dei pezzi in lavorazione di superficie esterni o interni per la varie lavorare e pressione. La forza di rafforzamento è regolabile e l'accuratezza concentrante è alta, che può soddisfare le richieste di accuratezza delle macchine utensili comuni.
La norma autocentrante del mandrino della tre-mandibola è una base importante per progettazione, fabbricazione e l'accettazione ed inoltre fornisce un riferimento per il computer host.
Principio fondamentale di funzionamento e della struttura: Il mandrino autocentrante della tre-mandibola utilizza tre viti per fissare il mandrino alla flangia della macchina utensile attraverso i fori della vite sul fronte dell'estremità del corpo del disco. Inserisca la chiave in tutto il foro quadrato dell'ingranaggio. Quando la chiave è girata, il pignone guida la bobina per girare. La rotazione del filo sull'estremità della bobina guida le tre mandibole per muoversi in avanti o separare allo stesso tempo.
Caratteristiche:
1. Montaggio concentrare del breve cilindro.
2. I mandrini di modello K11 sono forniti delle mandibole di un pezzo (che comprende un insieme delle mandibole interne e un insieme delle mandibole esterne).
3. La materia prima del mandrino è d'acciaio.
4. Tutti i tipi di mandibole molli inoltre sono fornite.
2. dimensioni
| Number di modello | D1 | D2 | D3 | H | H1 | H2 | h | S | z-d | Max.Torque | Velocità di limite | Peso |
| 250 | 206 | 226 | 80 | 120 | 80 | / | 5 | 12 | 3-M12 | 320 | 2400 | 25,7 |
3. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili |
4. linea di produzione
5. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
