Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: G500C-225
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 6600-7200 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 insiemi al mese
Nome di prodotto: |
Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.77KN |
Pressione permissibile: |
0.1-0.9MPa |
Velocità di limite: |
130r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
315mm |
Inerzia rotazionale: |
6.1kg.㎡ |
peso della parte di rotazione: |
140kg |
intero peso specifico: |
240Kg |
Nome di prodotto: |
Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.77KN |
Pressione permissibile: |
0.1-0.9MPa |
Velocità di limite: |
130r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
315mm |
Inerzia rotazionale: |
6.1kg.㎡ |
peso della parte di rotazione: |
140kg |
intero peso specifico: |
240Kg |
1. Descrizione

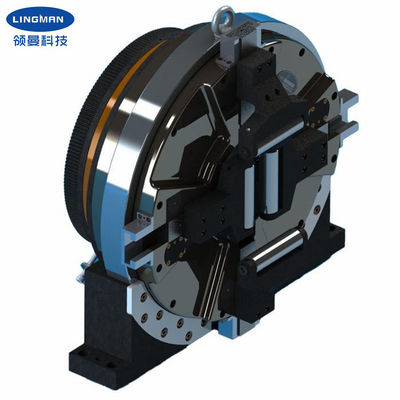

Il mandrino rotatorio pneumatico è un mandrino principale del colpo completo della quattro-mandibola progettato specialmente per il tubo del laser che taglia l'attrezzatura. Ciò ha un fuso indipendente girante nel mezzo, che può tenere saldamente il pezzo in lavorazione e girare simultaneamente. Dopo che la base del prodotto è riparata, deve soltanto aggiungere il motore sostenente e collegarsi con l'ingranaggio e poi collegare la fonte dell'aria compressa (0.1-0.9mpa) per premere il pezzo in lavorazione e per guidare il pezzo in lavorazione per girare. L'azione veloce del rilascio e di pressione è raggiunta attraverso una presa d'aria lateralmente girante.
Il mandrino rotatorio pneumatico è progettato come il colpo completo, così là non è necessità di regolare la posizione delle quattro mandibole. Tutta la serie di accessori per tubi applicabili può essere premuta per migliorare l'efficienza di produzione. Rispetto al simile mandrino rotatorio pneumatico sul mercato, il mandrino ha il più alta accuratezza di rotazione ed accuratezza di ripetizione come pure la forza di pressione più elevata e può anche incontrare l'elaborazione degli accessori per tubi della sottile-parete.
Il genere di mandrino rotatorio pneumatico può essere ampiamente usato nella tagliatrice del tubo del laser dello speciale e nell'altro sistema della macchina utensile del tubo.
2. Parametri di prestazione
| Nome di prodotto | Mandrino rotatorio pneumatico |
|
Numero di modello |
G500C-225 |
| Colpo dell'artiglio | 200mm |
| Forza di pressione massima | 2.77KN |
| Pressione di Alloable | 0.1-0.9MPa |
| Velocità di limite | 130r/min |
| Pressione della gamma | 0-225mm |
| Altezza centrale | 315mm |
| Inerzia rotazionale | 6.1kg.㎡ |
| Peso della parte di rotazione | 140kg |
| Intero peso specifico | 240kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3.Dimension
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| c. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM. |
6. Linea di produzione
