Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: G800D-360
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 8500-8900 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 50 insiemi al mese
Colpo di artiglio: |
260mm |
Forza di pressione massima: |
4.1KN |
Pressione permissibile: |
0.2-0.9MPa |
Velocità di limite: |
150r/min |
Distanza di fissaggio: |
15-360 mm |
Altezza centrale: |
425mm |
Inerzia rotazionale: |
170,69 kg.m2 |
peso della parte di rotazione: |
251kg |
intero peso specifico: |
369 kg |
Colpo di artiglio: |
260mm |
Forza di pressione massima: |
4.1KN |
Pressione permissibile: |
0.2-0.9MPa |
Velocità di limite: |
150r/min |
Distanza di fissaggio: |
15-360 mm |
Altezza centrale: |
425mm |
Inerzia rotazionale: |
170,69 kg.m2 |
peso della parte di rotazione: |
251kg |
intero peso specifico: |
369 kg |
1Descrizione.

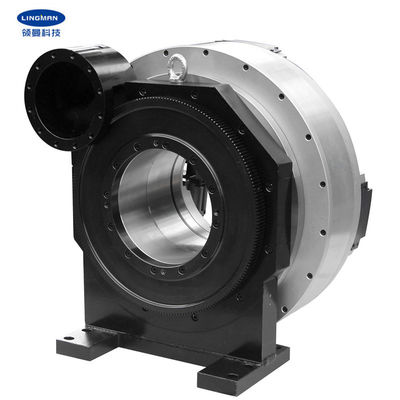

I nostri mandrini sono realizzati principalmente per la macchina di taglio del tubo a laser. L'intero mandrino può essere utilizzato come un fusibile rotante indipendente e il pezzo di lavoro può essere strettamente attaccato e ruotare allo stesso tempo.Dopo aver fissato la base del prodotto, per fissare e ruotare il pezzo di lavoro, basta dotarlo di un motore corrispondente e collegarlo all'ingranaggio e nel frattempo collegare la fonte di aria compressa.
Il manicomio può funzionare a pieno regime senza ulteriori regolazioni di quattro artigli, può fissare tutti i raccordi di tubi applicabili e migliorare l'efficienza di produzione.può essere ottenuta una forza di fissaggio minore, soddisfacendo così la necessità di lavorazione di accessori per tubi a pareti sottili.
Il prodotto è ampiamente utilizzato nei tagliatori laser speciali per tubi e in altri sistemi di macchine di lavorazione dei tubi.
2. Parametri delle prestazioni
|
Numero del modello |
G800D-360 |
| Colpo di artiglio | 260 mm |
| Forza di fissaggio massima | 4.1KN |
| Pressione ammissibile | 0.2-0.9MPa |
| Velocità limite | 150 r/min |
| Distanza di fissaggio | 15-360 mm |
| Altezza centrale | 425 mm |
| Inerzia di rotazione | 170,69 kg.m2 |
| Peso della parte rotante | 251 kg |
| Peso dell'intera unità | 369 kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare prodotti secondo le esigenze speciali dei clienti.
- Sì.3. Dimensioni
| Specificità | A | B | B1 | C | D | E | F | G | H | Io... | J | K. | O | R | S |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. Vantaggi
| a. Progettazione a corsa completa |
| b. Ampia gamma di applicazioni, diversificazione dei profili di lavorazione |
| c. elevata precisione di posizionamento ripetitivo |
| d. Bassi costi di manutenzione, lunga durata |
|
e. Sono disponibili più configurazioni e.1 solido o cavo e.2 Artigli di tipo pettine o di tipo scanalatore |
5. linea di produzione
6Il nostro servizio
| a.Siamo la fabbrica diretta con buon prezzo e tempo di consegna veloce. |
| b. Un team di progettazione professionale lavora con voi. |
| c. Squadra di controllo di qualità professionale per garantire l'alta qualità. |
| d. Fornire servizi OEM e ODM. |
