Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: G500D-230
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 4800-5200 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 insiemi al mese
Nome di prodotto: |
Chuck pneumatico |
Colpo dell'artiglio: |
225mm |
Forza di pressione massima: |
1.6KN |
Pressione permissibile: |
0.3-0.92MPa |
Velocità di limite: |
140r/min |
Pressione della gamma: |
8-225mm |
Altezza centrale: |
316Mm |
Inerzia rotazionale: |
4.19kg.㎡ |
Nome di prodotto: |
Chuck pneumatico |
Colpo dell'artiglio: |
225mm |
Forza di pressione massima: |
1.6KN |
Pressione permissibile: |
0.3-0.92MPa |
Velocità di limite: |
140r/min |
Pressione della gamma: |
8-225mm |
Altezza centrale: |
316Mm |
Inerzia rotazionale: |
4.19kg.㎡ |
1. Descrizione

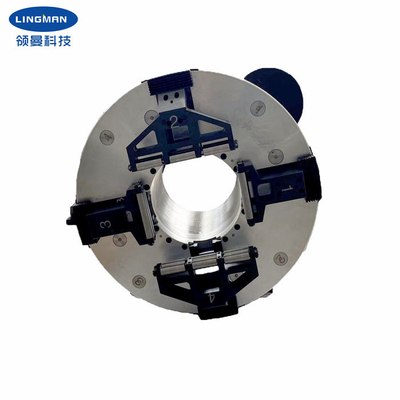

Il mandrino è un mandrino principale del colpo completo della quattro-mandibola progettato specialmente per il tubo del laser che taglia l'attrezzatura. Ciò ha un fuso indipendente girante nel mezzo, che può tenere saldamente il pezzo in lavorazione e girare simultaneamente. Dopo che la base del prodotto è riparata, deve soltanto aggiungere il motore sostenente e collegarsi con l'ingranaggio e poi collegare la fonte dell'aria compressa (0.3-0.9mpa) per premere il pezzo in lavorazione e per guidare il pezzo in lavorazione per girare. Chuck per l'operazione completa del colpo, nessuna necessità di regolare la posizione dei quattro artigli. Tubo rotondo della clip della latta, tubo quadrato, tubo rettangolare, migliorare efficienza di produzione. Rispetto ai simili prodotti sul mercato, il mandrino ha il più alta accuratezza di rotazione ed accuratezza di ripetizione come pure la forza di pressione più elevata, la sua altezza concentrare di 315mm, premente una gamma di 8-228mm.
I prodotti possono essere ampiamente usati nella tagliatrice del tubo del laser dello speciale e nell'altro sistema della macchina utensile del tubo.
2. Parametri di prestazione
Numero di modello |
G500D-230 |
Colpo dell'artiglio | 220mm |
Forza di pressione massima | 1.5KN |
Pressione di Alloable | 0.3-0.9MPa |
Velocità di limite | 150r/min |
Pressione della gamma | 8-228mm |
Altezza centrale | 315mm |
Inerzia rotazionale |
4.18kg.㎡ |
Peso della parte di rotazione | 124kg |
Intero peso specifico | 245kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3. dimensioni
Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vantaggi
a. progettazione completa del colpo |
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
c. alta precisione di posizionamento ripetitiva |
d. costo di mantenimento basso, tempo di impiego lungo |
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
b. Lavoro di gruppo professionale di progettazione con voi. |
c. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
d. Purchè servizio del ODM & dell'OEM. |
6. Linea di produzione
