Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: Chuck rotatorio pneumatico G500C-225
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 6600-7200 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500 insiemi al mese
nome di prodotto: |
4-Jaw Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.77KN |
Pressione permissibile: |
0.1-0.8Mpa |
Velocità di limite: |
130r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
315MM |
Inerzia rotazionale: |
6.1kg.㎡ |
Caratteristica: |
Più alta precisione girante |
nome di prodotto: |
4-Jaw Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.77KN |
Pressione permissibile: |
0.1-0.8Mpa |
Velocità di limite: |
130r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
315MM |
Inerzia rotazionale: |
6.1kg.㎡ |
Caratteristica: |
Più alta precisione girante |
1. Descrizione

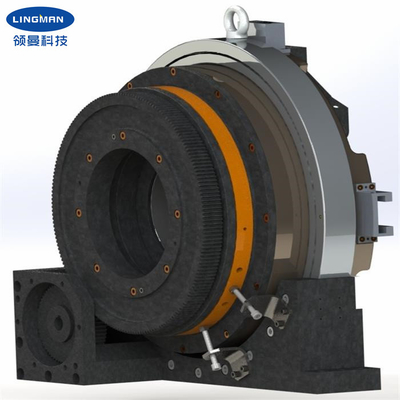

Il nostro mandrino rotatorio pneumatico del laser pricipalmente è progettato per la tagliatrice del tubo del laser. Il mandrino del laser è usato per la pressione e le alimentazioni gastriche quando taglia il tubo. Può premere non solo i tubi rotondi, ma anche il tubo rettangolare, tubo di L-shap, tubo di H-forma ecc. Il mandrino funziona lungo il colpo completo, non c'è necessità di regolare la posizione della quattro-mandibola, in modo dall'efficienza di produzione può notevolmente essere migliorata. Questo ha un mandrino nel mezzo che può tenere saldamente il pezzo in lavorazione e girare allo stesso tempo. Dopo il prodotto la base è riparata, solo il motore di corrispondenza si aggiunge e collegato con l'ingranaggio e poi la fonte dell'aria compressa (0.1-0.9Mpa) è collegata per raggiungere la pressione del pezzo in lavorazione e l'azionamento del pezzo in lavorazione per girare.
Può realizzare la pressione rapida e l'allentamento ruotando a partire dalla presa d'aria il lato, disconnet la fonte di aria prima del lavoro. Questo genere di mandrino rotatorio pneumatico è controllato commutando i singoli e doppi cilindri, che produce il differentc che preme le forze, che presenta più vantaggi di pressione i tubi con pareti sottili e dei tubi resistenti. A causa della lunghezza lunga delle parti elaborate dalla taglierina, il mandrino principale usato come la posizione capa del taglio del laser ed il mandrino dell'alimentazione abbinato con sono installati solitamente nelle paia sulla macchina. Questo mandrino rotatorio penumatic è ampiamente usato nelle taglierine di tubo del laser dello speciale e nell'altro sistema della macchina utensile del tubo.
2. Parametri di prestazione
Nome di prodotto | Mandrino rotatorio pneumatico |
Numero di modello |
G500C-225 |
Colpo dell'artiglio | 200mm |
Forza di pressione massima | 2.77KN |
Pressione di Alloable | 0.1-0.9MPa |
Velocità di limite | 130r/min |
Pressione della gamma | 0-225mm |
Altezza centrale | 315mm |
Inerzia rotazionale | 6.1kg.㎡ |
Peso della parte di rotazione | 140kg |
Intero peso specifico | 240kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3. dimensioni
Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantaggi
a. il colpo completo ha progettato il mandrino rotatorio pneumatico |
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
c. alta precisione di posizionamento ripetitiva |
d. costo di mantenimento basso, tempo di impiego lungo |
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
a.We sono la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
lavoro di gruppo di progettazione di b.Professional con voi. |
gruppo di controllo di qualità di c.Professional per garantire l'alta qualità. |
servizio dell'OEM & del ODM di d.Providing. |
