Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: G400C-170
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 6600-7200 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 INSIEMI AL MESE
Nome di prodotto: |
mandrino del laser del Interamente colpo |
Colpo dell'artiglio: |
165mm |
Forza di pressione massima: |
1.36-2.45KN |
Pressione permissibile: |
0.1-0.9MPa |
Velocità di limite: |
150r/min |
Pressione della gamma: |
0-170mm |
Altezza centrale: |
280mm |
Inerzia rotazionale: |
3.95kg.㎡ |
Caratteristica: |
Più alta precisione di pressione |
Nome di prodotto: |
mandrino del laser del Interamente colpo |
Colpo dell'artiglio: |
165mm |
Forza di pressione massima: |
1.36-2.45KN |
Pressione permissibile: |
0.1-0.9MPa |
Velocità di limite: |
150r/min |
Pressione della gamma: |
0-170mm |
Altezza centrale: |
280mm |
Inerzia rotazionale: |
3.95kg.㎡ |
Caratteristica: |
Più alta precisione di pressione |
1. Descrizione

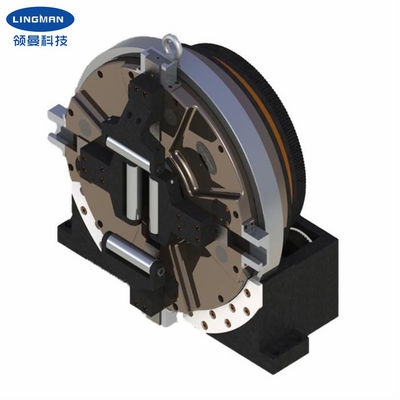

Questo mandrino è un mandrino principale del interamente colpo della quattro-mandibola progettato per il tubo del laser che taglia l'attrezzatura. Questo ha un mandrino nel mezzo che può tenere saldamente il pezzo in lavorazione e girare allo stesso tempo. Dopo il prodotto la base è riparata, solo il motore di corrispondenza si aggiunge e collegato con l'ingranaggio e poi la fonte dell'aria compressa (0.1-0.9Mpa) è collegata per raggiungere la pressione del pezzo in lavorazione e l'azionamento del pezzo in lavorazione per girare. L'azione di pressione e rilasciante rapida è realizzata girando la presa d'aria lateralmente. Rispetto ai simili prodotti sul mercato, questo mandrino ha più alta accuratezza e ripetibilità di rotazione e forza di pressione più elevata.
Il prodotto può essere ampiamente usato nella tagliatrice per un fine particolare del tubo del laser ed in altri sistemi della macchina utensile di macchina utensile del tubo.
2. Parametri di prestazione
|
Numero di modello |
G400C-170 |
| Colpo dell'artiglio | 165mm |
| Forza di pressione massima | 1.36-2.45KN |
| Pressione di Alloable | 0.1-0.9MPa |
| Velocità di limite | 150r/min |
| Pressione della gamma | 0-170mm |
| Altezza centrale | 280mm |
| Inerzia rotazionale | 3.95kg.㎡ |
| Peso della parte di rotazione | 128.5kg |
| Intero peso specifico | 210kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| c. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM. |
6. Linea di produzione
