Dettagli del prodotto
Luogo di origine: Changzhou, Cina
Marca: LINGMAN
Numero di modello: HAK31100
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 set
Prezzo: 2200~2450USD
Imballaggi particolari: Scatole di legno
Tempi di consegna: 7 giorni
Termini di pagamento: TT, L/C, Western Union
Capacità di alimentazione: 500Sets/Month
Applicazione: |
Strumento per tornitura |
Componenti fondamentali: |
motore |
Nome del prodotto NC Turret: |
Torretta orizzontale di portautensili della serie HAK31 |
altezza centrale di alta rigidità Torretta: |
100 mm di nc Torretta |
Numero della stazione di alta rigidità Torretta: |
6/8 stazione di nc Torretta |
Torsione tangenziale massima ((KNm): |
1500Nm |
Potenza del motore ((W): |
4N.m |
La coppia di distorsione massima ((Nm): |
40nm |
Accuratezza di ripetibilità ((%22) (mm): |
<0> |
Peso netto (senza disco utensile) kg: |
75 kg |
Applicazione: |
Strumento per tornitura |
Componenti fondamentali: |
motore |
Nome del prodotto NC Turret: |
Torretta orizzontale di portautensili della serie HAK31 |
altezza centrale di alta rigidità Torretta: |
100 mm di nc Torretta |
Numero della stazione di alta rigidità Torretta: |
6/8 stazione di nc Torretta |
Torsione tangenziale massima ((KNm): |
1500Nm |
Potenza del motore ((W): |
4N.m |
La coppia di distorsione massima ((Nm): |
40nm |
Accuratezza di ripetibilità ((%22) (mm): |
<0> |
Peso netto (senza disco utensile) kg: |
75 kg |
1Descrizione

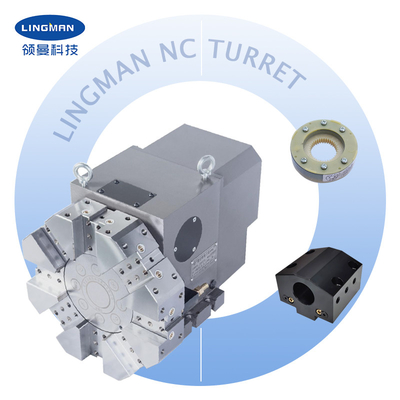

La torretta NC orizzontale della serie HAK31 adotta il principio di funzionamento del verme per la guida, l'accoppiamento a tre facce come meccanismo di indicizzazione fine, una grande vite per il fissaggio, il segnale di invio con l'unità Hall.Dispone di indicizzazione senza sollevamento del disco del tenitore, rotazione costante, basso rumore, alta rigidità, stazioni multiple, raffreddamento integrato. È la scelta ideale per la lavorazione di parti complesse.
2. Parametri delle prestazioni
| tecnico | ||||||
| modello di torretta | HAK31063 | HAK31080 | HAK31100 | HAK31125 | HAK31160 | |
| E' un'altra cosa. | unità | Valore numerico | ||||
| Altezza centrale | mm | 63 | 80 | 100 | 125 | 160 |
| Numero della stazione | N | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 |
| Portanti (compreso il disco) | Kg | 27 | 40 | 80 | 120 | 200 |
| Torsione tangenziale massima | N.m. | 600 | 1000 | 1500 | 2500 | 4000 |
| Momento di sgancio massimo | N.m. | 7 | 15 | 40 | 60 | 120 |
| Tempo di modifica dello strumento adjoin | S | 2.6/2.8 | 2.8/3.0 | 3.6/3.8 | 4.0/4.2 | 4.3/4.5 |
| Accuratezza della ripetibilità | ️ | ±2 | ±2 | ±2 | ±2 | ±2 |
| Potenza del motore | W | 120 | 120 | 4N.m. | 4N.m. | 6N.m. |
| Voltaggio nominale del motore | V. | 380 | 380 | 380 | 380 | 380 |
| N.W. ((senza disco utensile) | Kg | 45 | 60 | 75 | 130 | 300 |
| Specificativi e accessori della torretta | ||||||
| Dimensione del disco 6T | mm | 230 | 260 | 300 | 340 | 460 |
| Dimensione del disco 8T | mm | 230 | 260 | 300 | 340 | 460 |
| Strumento per overdose | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Strumento rivolto | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Strumento noioso | mm | 25 | 32 | 40 | 40 | 50 |
| Nota: La testa di taglio non standard come VDI e BMT può essere personalizzata e la bocca di raffreddamento del portautensili anteriore è opposta alla posizione indicata | ||||||
- Sì.3.Dimensioni
5. linea di produzione
1.Siamo la fabbrica diretta con buon prezzo e tempo di consegna veloce.
2Un team di progettisti professionisti lavorerà con te.
3Un team di controllo professionale per garantire la qualità.
4Fornire servizi OEM e ODM.
