Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: G500D-230
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 4400-5000 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500 INSIEMI AL MESE
Nome di prodotto: |
G500D-230 laser Chuck |
Colpo dell'artiglio: |
220mm |
Forza di pressione massima: |
1.5KN |
Pressione permissibile: |
0.3-0.9Mpa |
Velocità di limite: |
150r/min |
Pressione della gamma: |
8-228mm |
Altezza centrale: |
315mm |
Inerzia rotazionale: |
4.17kg.㎡ |
Nome di prodotto: |
G500D-230 laser Chuck |
Colpo dell'artiglio: |
220mm |
Forza di pressione massima: |
1.5KN |
Pressione permissibile: |
0.3-0.9Mpa |
Velocità di limite: |
150r/min |
Pressione della gamma: |
8-228mm |
Altezza centrale: |
315mm |
Inerzia rotazionale: |
4.17kg.㎡ |
1. Descrizione
La nostra società è un produttore professionista della produzione dei mandrini per la tagliatrice del tornio e del laser di CNC.
I vari generi di mandrini del laser sono forniti. Forniamo i mandrini del laser per molte tagliatrici ben note del laser nel paese ed all'estero. I nostri prodotti inoltre sono accolti favorevolmente da molti clienti.

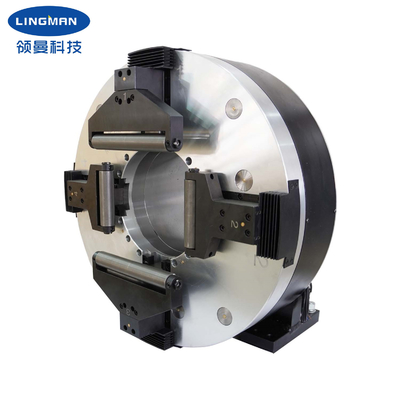

Questo mandrino di modello del laser è progettato per il tubo del laser che taglia l'attrezzatura, mandrino principale del colpo completo di quattro mandibole. Il mandrino stesso può essere azionato come fuso girante indipendente. Dopo che la base del prodotto è riparata, deve soltanto collegare il motore e l'ingranaggio sostenenti e poi collegare la fonte dell'aria compressa (0.3-0.9mpa) per premere il pezzo in lavorazione e per guidare il pezzo in lavorazione per girare. Operazione completa del colpo di Chuck, nessuna necessità di regolare la posizione delle quattro mandibole. Il mandrino adotta una struttura completamente inclusa con i cuscinetti a rulli trasversali. Rispetto ai simili prodotti sul mercato, il mandrino ha il più alta accuratezza di rotazione ed accuratezza di ripetizione come pure la forza commovente più elevata.
I prodotti possono essere ampiamente usati in tubo che taglia i sistemi quali le tagliatrici del tubo del laser dello speciale.
2. Parametri di prestazione
|
Numero di modello |
G500D-230 |
| Colpo dell'artiglio | 242mm |
| Forza di pressione massima | 1.5KN |
| Pressione di Alloable | 0.3-0.9MPa |
| Velocità di limite | 150/min |
| Pressione della gamma | 8-228mm |
| Altezza centrale | 315mm |
| Inerzia rotazionale |
4.18kg.㎡ |
| Peso della parte di rotazione | 124kg |
| Intero peso specifico | 245kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| c. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM. |
6. Linea di produzione
