Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: JAB-60
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 480-950/set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 15-20 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 insiemi al mese
Nome di prodotto: |
JAB-460 |
Materia prima: |
Acciaio inossidabile |
Lato di spinta: |
² di 225.8cm |
Lato di tirata: |
² di 198.9cm |
Foro di punto: |
62mm |
Attraverso il foro: |
56mm |
Forza di pressione massima: |
0.4-0.7 |
Bullone di collegamento: |
4-M10 |
Anello dell'adattatore: |
20C |
Vite della riparazione dell'anello: |
2-M5 |
Peso: |
20KG |
APPLICAZIONE: |
Tornio di CNC |
Nome di prodotto: |
JAB-460 |
Materia prima: |
Acciaio inossidabile |
Lato di spinta: |
² di 225.8cm |
Lato di tirata: |
² di 198.9cm |
Foro di punto: |
62mm |
Attraverso il foro: |
56mm |
Forza di pressione massima: |
0.4-0.7 |
Bullone di collegamento: |
4-M10 |
Anello dell'adattatore: |
20C |
Vite della riparazione dell'anello: |
2-M5 |
Peso: |
20KG |
APPLICAZIONE: |
Tornio di CNC |
1. Descrizione

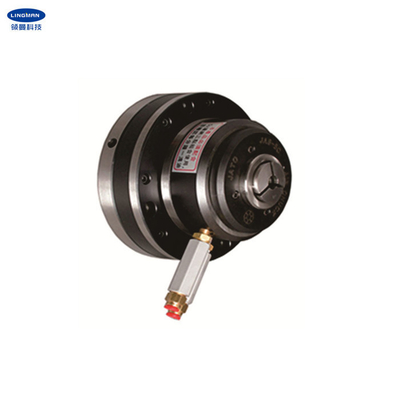

Questo mandrino di anello idraulico può essere usato per espansione interna e la pressione esterna. La sua costruzione è dell'acciaio trattato termicamente integrale. Il cuscinetto non ha carico, il mandrino ha la buona prestazione ad alta velocità e tempo di impiego lungo. Ancora freddo quando filano. L'apertura forzata dell'anello è un potere bidirezionale. Quando la pressione è interrotta, il mandrino si chiude a chiave e rimane premuto.
L'installazione è semplice e conveniente, colleghi appena la flangia direttamente al fuso. Può essere collegato al sistema della macchina tramite una valvola a combinazione a tre punti. L'anello non ritira e può essere controllato normalmente. L'accuratezza di statura è all'interno di 0.01mm. È un'alimentazione ideale per i mandrini di potere di tirata-indietro e le clip semplici e può anche essere usato come alimentazione per altri dispositivi.
2. parametri di prestazione
|
JAB-60 |
|
² di 225.8cm |
|
² di 198.9cm |
|
0.4-0.7MPa |
|
3000r/min |
|
62mm |
|
56mm |
|
7.8/7.2 |
|
4-M10 |
|
20C |
|
2-M5 |
3. dimensioni
| Specifiche | B | C | D | E | F | G | H | Io | L | |
| JAB-60 | 218 | 170 | 62 | 175 | 94 | 56 | 5 | 11 | 198 | 125 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili |
5. Il nostro servizio
| a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. Lavoro di gruppo professionale di progettazione con voi. |
| c. Gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. Purchè servizio del ODM & dell'OEM. |
6. Linea di produzione
