Casa > Prodotti > Chuck Rotary Attachment > JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC

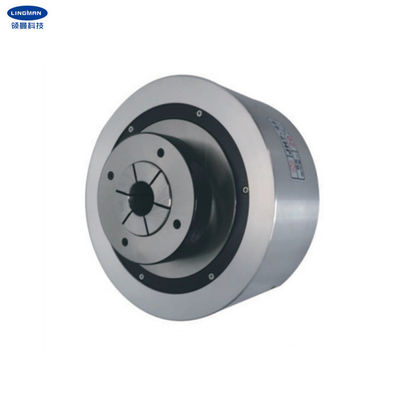

JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC

Dettagli del prodotto

Luogo di origine: Changzhou, Jiangsu, Cina

Marca: Lingman

Numero di modello: JH5-25

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5 insiemi

Prezzo: USD 350-900 set

Imballaggi particolari: Cartone di legno

Tempi di consegna: 7-15 giorni del lavoro

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 200 insiemi al mese

Ottenga il migliore prezzo
Punto culminante:

Anello Chuck idraulico pneumatico rotatorio

,

Laser che taglia anello Chuck idraulico

,

Macchina Chuck pneumatico rotatorio di CNC

Number di modello:
JH5-25
Lato di spinta:
56cm2
Lato di tirata:
16.5cm2
Pressione permissibile:
2.0/0.8
Velocità di limite:
giri/min. 1800.
Diametro massimo della presa:
45/26 di millimetro
Massimo che preme forza:
8.5/3.3 KN
Peso netto:
6,3 chilogrammi
Number di modello:
JH5-25
Lato di spinta:
56cm2
Lato di tirata:
16.5cm2
Pressione permissibile:
2.0/0.8
Velocità di limite:
giri/min. 1800.
Diametro massimo della presa:
45/26 di millimetro
Massimo che preme forza:
8.5/3.3 KN
Peso netto:
6,3 chilogrammi
JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC
JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC

1. descrizione


Questo genere di mandrino di anello ha meccanismo interno nel cilindro, là non è necessità di installare il cilindro rotatorio posteriore. L'accuratezza di pressione è fra 0.05-0.08mm (il fronte dell'estremità è misurato a 10mm), ma non riduce il foro interno del fuso. Con il corpo del ctlinder della lega leggera, la dissipazione di calore leggera e buona, in modo dalla temperatura può efficacemente essere ridotta. La pressione d'aria è morbida in moda da non deformare il pezzo in lavorazione. L'alimentazione può usare la pressione d'aria o idraulica. Il mandrino di anello adotta la forte presa idraulica, che può essere ampiamente usata nel taglio pesante del tubo. Questo mandrino di anello è adatto a taglio del laser, il NC, il CNC, l'asse 4,5.




2. parametri di prestazione

Numero di modello

JH5-25

Lato di spinta

56cm2

Lato di tirata

16.5cm2

Pressione permissibile

2.0/0.8MPa

Velocità di limite

1800r.p.m.

Forza di pressione massima

8.5/3.3 KN

Peso

6.3KG


3. dimensioni


 JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC 0

Specificazione B C D E F G L Io H
JH5-25 135 100 26 45 68 138 4 105 115 18



4. Vantaggi


a. progettazione completa del colpo
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili
c. alta precisione di posizionamento ripetitiva
d. costo di mantenimento basso, tempo di impiego lungo

e. le configurazioni multiple sono disponibili
e.1 solido o vuoto
e.2 Pettine tipo o tipo artigli della mortasa-scanalatura





5. Il nostro servizio

a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce.
b. Lavoro di gruppo professionale di progettazione con voi.
s. Gruppo professionale di controllo di qualità per garantire l'alta qualità.
d. Purchè servizio del ODM & dell'OEM.


6. Linea di produzione
JH5-25 anello idraulico pneumatico rotatorio Chuck per il laser che taglia la macchina di CNC 1
