Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINGMAN
Numero di modello: G400C-170/G500C-225/G500DC-230
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10
Prezzo: USD3000-6000/SETS
Imballaggi particolari: Scatola di legno
Tempi di consegna: 30days
Termini di pagamento: T/T
Capacità di alimentazione: 1000sets/month
Colpo/diametro dell'artiglio: |
165/200/220mm |
Forza massima del morsetto: |
1.36-4.86kN |
Permetta la pressione: |
0.1-0.9MPa |
limite di velocità di rotazione: |
150/130150r/min |
Pressione della gamma: |
diameter0-170/0-225/25-225mm |
Altezza centrale: |
280/315/315mm |
Inerzia rotazionale: |
3.95/6.1/6.1kg.m2 |
Peso della parte di rotazione: |
128.5/140/140 chilogrammi |
Intero peso specifico: |
210/240/240kg |
Colpo/diametro dell'artiglio: |
165/200/220mm |
Forza massima del morsetto: |
1.36-4.86kN |
Permetta la pressione: |
0.1-0.9MPa |
limite di velocità di rotazione: |
150/130150r/min |
Pressione della gamma: |
diameter0-170/0-225/25-225mm |
Altezza centrale: |
280/315/315mm |
Inerzia rotazionale: |
3.95/6.1/6.1kg.m2 |
Peso della parte di rotazione: |
128.5/140/140 chilogrammi |
Intero peso specifico: |
210/240/240kg |

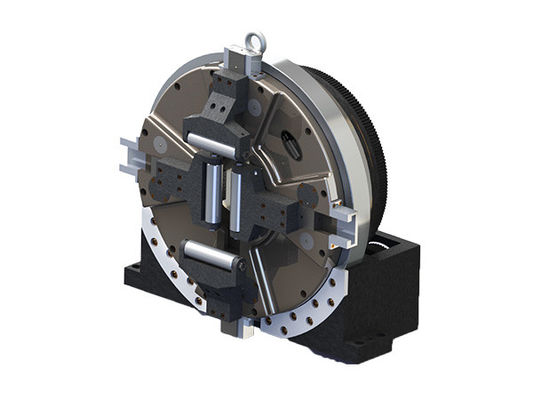

mandrino principale del laser del colpo completo per il laser del tubo che taglia il laser di machine-HSG/XT/laser di Jiatai /PENTA CHUTIAN/LONGXIN/han
Questo prodotto è progettato specialmente per il tubo del laser che taglia l'attrezzatura. Il prodotto stesso può essere utilizzato come fuso girante indipendente, con un mandrino nel mezzo che può premere saldamente il pezzo in lavorazione e girare allo stesso tempo. Può realizzare velocemente la pressione ed unclamping ruotando a partire dalla presa d'aria il lato. , Stacchi la fonte di aria prima del lavoro. Dopo il prodotto la base è riparata, solo il collegamento di corrispondenza dell'ingranaggio e del motore è necessario e la fonte dell'aria compressa (0.1-0.9MPA) può essere collegata per premere il pezzo in lavorazione e per guidare il pezzo in lavorazione per girare.
Il mandrino funziona nel colpo completo, senza adeguamento supplementare della posizione della quattro-mandibola e può premere una gamma completa di accessori per tubi applicabili, miglioranti l'efficienza di produzione. Il mandrino adotta una struttura completamente inclusa, che ha migliore stabilità e la resistenza all'usura. È fornito di cuscinetti a rulli trasversali ed ha un tempo di impiego lungo. L'accuratezza di rotazione e la precisione di posizionamento di ripetizione sono superiori a quella dei mandrini tradizionali del laser e la forza di pressione è maggior di quella di simili prodotti nel mercato. Nel caso di pressione d'aria bassa, una più piccola forza di pressione può essere ottenuta per soddisfare le richieste degli accessori per tubi con pareti sottili. Elaborazione.
Questo prodotto è ampiamente usato in tubo che elabora le macchine utensili quali le tagliatrici dedicate del tubo del laser.
| 型号 Modello |
爪行程/直径 millimetro Diametro del colpo dell'artiglio |
最大夹紧力 KN Forza di pressione massima |
MPa del 许用压力 Pressione permissibile |
极限转速 r/min Velocità di limite |
夹紧范围 millimetro Pressione della gamma |
中心高 millimetro Altezza centrale |
转动惯量 Kg.m2Inerzia rotazionale | 转动部分重量 chilogrammo Peso della parte di rotazione |
整机重量 chilogrammo Intero peso specifico |
| G400C-170 | 165 | 1,36 (0.5MPA) 2,45 (0.9MPA) |
0.1-0.9 | 150 | φ0-170 | 280 | 3,95 | 128,5 | 210 |
| G500C-225 | 200 | 1,6 (0.5MPA) 2,77 (0.9MPA) |
0.1-0.9 | 130 | φ0-225 | 315 | 6,1 | 140 | 240 |
| G500DC-230 | 220 |
2,7 (0.5MPA) 4,86 (0.9MPA) |
0.1-0.9 | 15 | φ25-225 | 315 | 6,1 | 140 | 240 |
| 规格 Specifiche |
B | B1 | C | D | E | F | G | H | Io | J | K | L | M. | N | O | P | Q | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
