Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: Mandrino G680JF-245 del laser
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 3800-6500 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 15-20 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500 insiemi al mese
Nome di prodotto: |
Laser Chuck |
Colpo dell'artiglio: |
230mm |
Forza di pressione massima: |
2.1KN |
Pressione permissibile: |
0.1-1.1MPa |
Velocità di limite: |
205r/min |
Pressione della gamma: |
10-245mm |
Altezza centrale: |
350mm |
Inerzia rotazionale: |
5.48kg.㎡ |
Peso della parte di rotazione: |
175KG |
Intero peso specifico: |
262 kg |
Nome di prodotto: |
Laser Chuck |
Colpo dell'artiglio: |
230mm |
Forza di pressione massima: |
2.1KN |
Pressione permissibile: |
0.1-1.1MPa |
Velocità di limite: |
205r/min |
Pressione della gamma: |
10-245mm |
Altezza centrale: |
350mm |
Inerzia rotazionale: |
5.48kg.㎡ |
Peso della parte di rotazione: |
175KG |
Intero peso specifico: |
262 kg |
1. descrizione

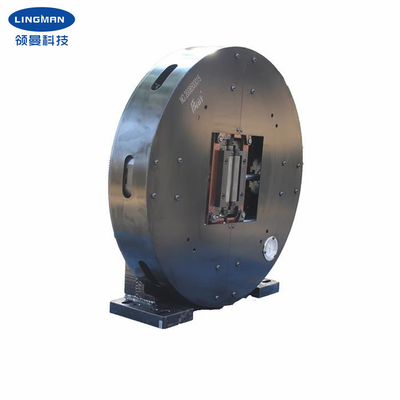

Il mandrino pneumatico del laser di doppio azione con il foro quadrato della macchina integrata metropolitana-strato è adatto tubo del laser che tagliano l'attrezzatura, tubo rotatorio del giro di taglio, tubo quadrato, tubo ovale, ecc.
Il mandrino del laser adotta l'uscita diretta del cilindro, che ha alta efficienza meccanica, la piccola perdita di energia, grande uscita che preme la forza e la forza di pressione stabile, il nostro mandrino pneumatico del laser ha una struttura semplice, un piccolo numero di componenti, l'incidenza guasti leggera e bassa, la prestazione stabile, il piccolo momento di inerzia e consumo di energia basso. dovuto le piccole dimensioni assiali del mandrino, è meno costoso da raggiungere le parti incastrata di un mattone in aggetto zero.
Questo genere di mandrino del laser è progettato specialmente per il tubo del laser che taglia l'attrezzatura ed è progettato con un foro quadrato. Rispetto al mandrino rotondo del foro, la dimensione del tubo quadrato è aumentata e la portata di uso è ampliata.
I mandrini sviluppati dalla nostra società sono ampiamente usati nell'industria militare, lo spazio aereo, le macchine del tessuto, l'attrezzatura medica, le attrezzature di forma fisica, gli accessori del motociclo e dell'auto, il taglio del laser, il macchinario petrochimico, il macchinario agricolo, l'altro macchinario civile ed altri campi.
2. parametri di prestazione
|
Mandrino del laser |
|
G680JF-245 |
|
230mm |
|
2KN |
|
0.1-1.0MPa |
|
200r/min |
|
10-245mm |
|
350mm |
|
5.48g.m2 |
|
173kg |
|
257kg |
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | L | O | R | S | |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29,5 | 245 | 9 | 12-M8 | 18 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
1. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce.
2. lavoro di gruppo professionale di progettazione con voi.
3. Gruppo professionale di controllo di qualità per garantire l'alta qualità.
4. Purchè servizio del ODM & dell'OEM.
6. Linea di produzione
