Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: ChuckG500C-225 rotatorio pneumatico
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 insieme
Prezzo: USD 6600-7200 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 10-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500 insiemi al mese
Nome di prodotto: |
Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.72KN |
Pressione permissibile: |
0.1-0.8Mpa |
Velocità di limite: |
125r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
314mm |
Inerzia rotazionale: |
6.1kg.㎡ |
caratteristica: |
Più alta precisione clapming |
Nome di prodotto: |
Chuck rotatorio pneumatico |
Colpo dell'artiglio: |
200mm |
Forza di pressione massima: |
2.72KN |
Pressione permissibile: |
0.1-0.8Mpa |
Velocità di limite: |
125r/min |
Pressione della gamma: |
0-225mm |
Altezza centrale: |
314mm |
Inerzia rotazionale: |
6.1kg.㎡ |
caratteristica: |
Più alta precisione clapming |
1. Descrizione

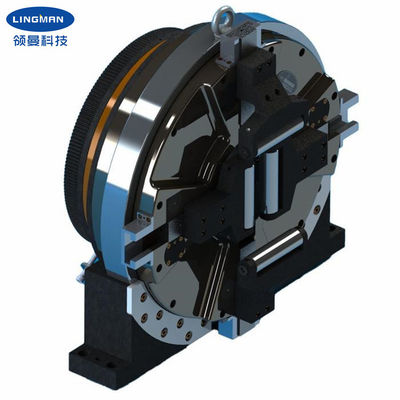

Questo mandrino rotatorio pneumatico è progettato specialmente per la tagliatrice del laser, il prodotto stesso può essere usato come fuso girante indipendente, c'è un mandrino nel mezzo, può premere il pezzo in lavorazione che gira allo stesso tempo.
Il lavoro completo del colpo di Chuck, senza adeguamento supplementare di una posizione di quattro artigli, può premere una serie completa di accessori per tubi applicabili, migliora l'efficienza di produzione. Questo genere di mandrino rotatorio pneumatico adotta la struttura completamente inclusa, con il più alta stabilità antipolvere dell'operazione e della prestazione. Il cuscinetto a rulli trasversale incorporato, il tempo di impiego lungo, l'accuratezza di rotazione e la precisione di posizionamento di ripetizione che l'altro mandrino tradizionale del laser sul mercato, premente la forza è più grandi di simili prodotti sul mercato, ma anche possono incontrare l'elaborazione del tubo della sottile-parete.
I mandrini rotatori pneumatici sono comunemente usati nelle tagliatrici del laser di specialità ed in altri sistemi della macchina utensile del tubo.
2. Parametri di prestazione
| Nome di prodotto | Mandrino rotatorio pneumatico |
|
Numero di modello |
G500C-225 |
| Colpo dell'artiglio | 200mm |
| Forza di pressione massima | 2.77KN |
| Pressione di Alloable | 0.1-0.9MPa |
| Velocità di limite | 130r/min |
| Pressione della gamma | 0-225mm |
| Altezza centrale | 315mm |
| Inerzia rotazionale | 6.1kg.㎡ |
| Peso della parte di rotazione | 140kg |
| Intero peso specifico | 240kg |
Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | H | Io | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantaggi
| a. il colpo completo ha progettato il mandrino rotatorio pneumatico |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.1 solido o vuoto e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. Il nostro servizio
| a.We sono la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| lavoro di gruppo di progettazione di b.Professional con voi. |
| gruppo di controllo di qualità di c.Professional per garantire l'alta qualità. |
| servizio dell'OEM & del ODM di d.Providing. |
