Casa > Prodotti > Chuck rotatorio pneumatico > Più alto CNC pneumatico girante Chuck For Pipe Cutting Machine della mandibola di precisione quattro

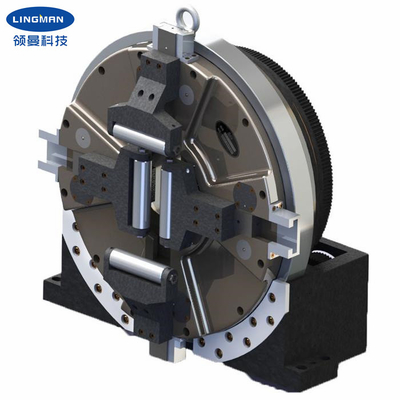

Più alto CNC pneumatico girante Chuck For Pipe Cutting Machine della mandibola di precisione quattro

Dettagli del prodotto

Luogo di origine: Changzhou, Jiangsu, Cina

Marca: Lingman

Numero di modello: G400C-170

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 insieme

Prezzo: USD 6600-7200 set

Imballaggi particolari: Cartone di legno

Tempi di consegna: 10-15 giorni del lavoro

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 100 insiemi al mese

Ottenga il migliore prezzo
Punto culminante:

Un CNC pneumatico Chuck di quattro mandibole

,

CNC pneumatico Chuck della tagliatrice del tubo

,

Alta precisione Chuck rotatorio pneumatico

Nome di prodotto:
Laser Chuck
Colpo dell'artiglio:
170mm
Forza di pressione massima:
1.36-2.5KN
Pressione permissibile:
0.2-0.9MPA
Velocità di limite:
160r/min
Pressione della gamma:
5-170mm
Altezza centrale:
280mm
Inerzia rotazionale:
3.95kg.㎡
Nome di prodotto:
Laser Chuck
Colpo dell'artiglio:
170mm
Forza di pressione massima:
1.36-2.5KN
Pressione permissibile:
0.2-0.9MPA
Velocità di limite:
160r/min
Pressione della gamma:
5-170mm
Altezza centrale:
280mm
Inerzia rotazionale:
3.95kg.㎡
Più alto CNC pneumatico girante Chuck For Pipe Cutting Machine della mandibola di precisione quattro
Più alto CNC pneumatico girante Chuck della Quattro-mandibola di precisione per la tagliatrice del tubo

1. Descrizione



Questo mandrino è un mandrino principale del interamente colpo della quattro-mandibola progettato specialmente per il tubo del laser che taglia l'attrezzatura. Questo ha un fuso indipendente girante nel mezzo che tiene saldamente il pezzo in lavorazione e gira allo stesso tempo. Dopo che la base del prodotto è riparata, è necessario soltanto da aggiungere un motore di corrispondenza e da collegarlo con l'ingranaggio e poi da collegare la fonte dell'aria compressa (0.1-0.9Mpa) per premere il pezzo in lavorazione e per guidare il pezzo in lavorazione per girare. L'azione di pressione e rilasciante rapida è raggiunta dalle prese d'aria giranti oblique. Una gamma completa di accessori per tubi applicabili possono essere premuti, che possono migliorare l'efficienza di produzione. Rispetto ai simili prodotti sul mercato, il mandrino ha più alta accuratezza e ripetibilità rotazionale come pure forza di pressione più elevata.



I prodotti possono essere ampiamente usati nella tagliatrice del tubo del laser dello speciale ed in altri sistemi della macchina utensile di macchina utensile del tubo.



2. Parametri di prestazione



Numero di modello


G400C-170
Colpo dell'artiglio 165mm
Forza di pressione massima 1.36-2.45KN
Pressione di Alloable 0.1-0.9MPa
Velocità di limite 150r/min
Pressione della gamma 0-170mm
Altezza centrale 280mm
Inerzia rotazionale 3.95kg.㎡
Peso della parte di rotazione 128.5kg
Intero peso specifico 210kg



Nota: i numeri di cui sopra sono parametri standard. Possiamo anche progettare i prodotti secondo i requisiti speciali dei clienti.



3. dimensioni


Più alto CNC pneumatico girante Chuck For Pipe Cutting Machine della mandibola di precisione quattro 0


Specifiche B B1 C D E F G H Io J K O R S
G400C-170 600 280 590 602 100 60 570 273 170 235 250 400 10 8-M8 18X21


4. Vantaggi



a. progettazione completa del colpo
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili
c. alta precisione di posizionamento ripetitiva
d. costo di mantenimento basso, tempo di impiego lungo

e. le configurazioni multiple sono disponibili

e.1 solido o vuoto

e.2 Pettine tipo o tipo artigli della mortasa-scanalatura



5. Il nostro servizio



a. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce.
b. Lavoro di gruppo professionale di progettazione con voi.
c. Gruppo professionale di controllo di qualità per garantire l'alta qualità.
d. Purchè servizio del ODM & dell'OEM.



6. Linea di produzione

Più alto CNC pneumatico girante Chuck For Pipe Cutting Machine della mandibola di precisione quattro 1
