Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: 3H-05
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 300-780 set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 7-15 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 200 insiemi al mese
Nome di prodotto: |
Mandrino di potere |
Colpo del cuneo: |
10mm |
Colpo/diametro dell'artiglio: |
5.4mm |
Pressione del diametro: |
12-135mm |
Tirata massima di D.B: |
17.1KN |
Forza di pressione massima: |
35.8KN |
Peso: |
6.7kg |
Rivoluzioni massime di numero: |
7000 r.p.m |
Cilindro applicabile: |
TH-536 |
Struttura: |
Struttura vuota |
Uso: |
Macchina del tornio di CNC |
Caratteristica: |
Alta precisione |
Nome di prodotto: |
Mandrino di potere |
Colpo del cuneo: |
10mm |
Colpo/diametro dell'artiglio: |
5.4mm |
Pressione del diametro: |
12-135mm |
Tirata massima di D.B: |
17.1KN |
Forza di pressione massima: |
35.8KN |
Peso: |
6.7kg |
Rivoluzioni massime di numero: |
7000 r.p.m |
Cilindro applicabile: |
TH-536 |
Struttura: |
Struttura vuota |
Uso: |
Macchina del tornio di CNC |
Caratteristica: |
Alta precisione |
1. descrizione

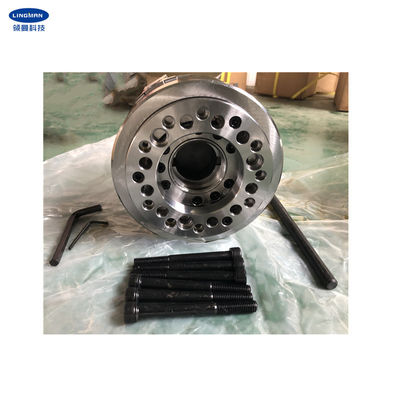

La nostra società è una fabbricazione professionale nella produzione dei mandrini sia per la tagliatrice della macchina che del laser del tornio di CNC. Ora il mandrino di potenza idraulica è popolare nel mercato. La struttura di questo genere di struttura della cavità di ia del mandrino di potere con un grande foro diretto. Questo mandrino ha 3 mandibole nella forma di cuneo e si adattano per premere bene il pezzo in lavorazione a forma di speciale. Tutti i piani di scorrimento dei nostri mandrini sono elaborati con il trattamento indurito, precisione che frantuma e direttamente sono lubrificati. In supplementare, ha l'alta rigidità ed alta accuratezza di pressione.
Il mandrino è solido e durevole e può funzionare uniformemente all'alta velocità. Inoltre ha l'alta precisione per il posizionamento la ripetizione e di grande forza del morsetto ed adatto a produzione automatica. La progettazione diretta del foro può essere usata per l'elaborazione lunga del pezzo in lavorazione.
La varia dimensione dei mandrini è fornita, come a 4 pollici, a 5 pollici, a 6 pollici, a 8 pollici, a 10 pollici, a 12 pollici e a 15 pollici. Eccetto il mandrino di dimensione standard, i mandrini su misura inoltre sono forniti secondo il vostri disegno e requisito.
2. parametri di prestazione
Numero di modello |
3H-05 |
Colpo del cuneo |
10mm |
Colpo/diametro dell'artiglio |
5.4mm |
Pressione del diametro |
12-135mm |
Tirata massima di D.B |
17.1KN |
Forza di pressione massima |
35.8KN |
Peso |
6.7KG |
Pressione di Max.working |
2.9Mpa |
Numero massimo delle rivoluzioni |
7000 r.p.m |
Cilindro rotatorio applicabile |
TH-536 |
3. dimensioni
Specifiche | B | C | D | D1 | D2 | E | E1 | F | Massimo di G. | G minuto. | H | J | |
3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. vantaggi
a. progettazione completa del colpo |
b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
c. alta precisione di posizionamento ripetitiva |
d. costo di mantenimento basso, tempo di impiego lungo |
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. linea di produzione
6. Il nostro servizio
A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
b. lavoro di gruppo professionale di progettazione con voi. |
s. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
d. fornire servizio del ODM & dell'OEM. |
