Dettagli del prodotto
Luogo di origine: Changzhou, Jiangsu, Cina
Marca: Lingman
Numero di modello: W300J
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 INSIEME
Prezzo: USD 4100-4300/set
Imballaggi particolari: Cartone di legno
Tempi di consegna: 15-20 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 50 insiemi al mese
Nome di prodotto: |
Mandrino posteriore |
Materiale: |
acciaio inossidabile |
Colpo dell'artiglio: |
86mm |
Forza di pressione massima: |
9.8KN |
Pressione permissibile: |
0.3-1MPa |
Velocità di limite: |
500r/min |
Pressione della gamma: |
10-2314mm |
Altezza centrale: |
250mm |
Inerzia rotazionale: |
145KG |
Intero peso specifico: |
175kg |
Caratteristica: |
Alta precisione |
Nome di prodotto: |
Mandrino posteriore |
Materiale: |
acciaio inossidabile |
Colpo dell'artiglio: |
86mm |
Forza di pressione massima: |
9.8KN |
Pressione permissibile: |
0.3-1MPa |
Velocità di limite: |
500r/min |
Pressione della gamma: |
10-2314mm |
Altezza centrale: |
250mm |
Inerzia rotazionale: |
145KG |
Intero peso specifico: |
175kg |
Caratteristica: |
Alta precisione |
1. Descrizione

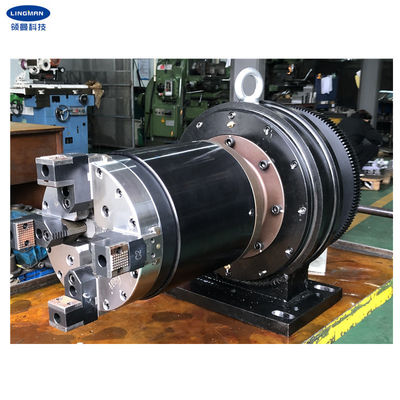

Questo mandrino d'alimentazione solido è progettato specialmente per il tubo del laser che taglia l'attrezzatura. Le azioni di pressione e d'allentamento rapide possono essere fatte da presa d'aria con il gyrator che è all'estremità del mandrino. La presa d'aria rotatoria è raggiunta con il gyrator fornita all'estremità per raggiungere le azioni di pressione e d'allentamento veloci. I rifornimenti di fonte di aria ventilano continuamente durante il lavoro.
Questo mandrino ha grande forza di pressione, alta efficienza e l'abilità di pressione è molto stabile. È conveniente regolare tutte le parti. La rigidezza del mandrino è superiore a lungamente premere l'artiglio e la sua accuratezza può essere mantenuta a lungo. Non c'è fenomeno che la deformazione di piegamento dell'artiglio di pressione colpisce la precisione rotatoria.
La lunghezza di progettazione dell'artiglio di pressione è breve ed il fenomeno quello sdrucciolevole è causato e la pressione è instabile a causa di un corno di pressione lungo dell'artiglio non compare allo stato della forza di pressione massima; il mandrino ha una struttura semplice, un momento di inerzia leggero e piccolo e un consumo di energia basso.
2. parametri di prestazione
|
W300J |
|
86mm |
|
9.8KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-314mm |
|
250mm |
|
2.2kg.m2 |
|
145kg |
|
175kg |
3. dimensioni
| Specifiche | B | B1 | C | D | E | F | G | Io | J | L | M. | N | O | P | Q | R | S | T | |
| W300J | 440 | 250 | 300 | 475 | 250 | 200 | 380 | 962 | 190 | 220 | / | / | / | / | / | / | 12-M10 | 18 | 464 |
4. vantaggi
| a. progettazione completa del colpo |
| b. vasta gamma delle applicazioni, diversificazione di elaborazione dei profili |
| c. alta precisione di posizionamento ripetitiva |
| d. costo di mantenimento basso, tempo di impiego lungo |
|
e. le configurazioni multiple sono disponibili e.2 Pettine tipo o tipo artigli della mortasa-scanalatura |
5. linea di produzione
6. Il nostro servizio
| A. Siamo la fabbrica diretta con il buon prezzo e termine d'esecuzione veloce. |
| b. lavoro di gruppo professionale di progettazione con voi. |
| c. gruppo professionale di controllo di qualità per garantire l'alta qualità. |
| d. fornire servizio del ODM & dell'OEM. |
